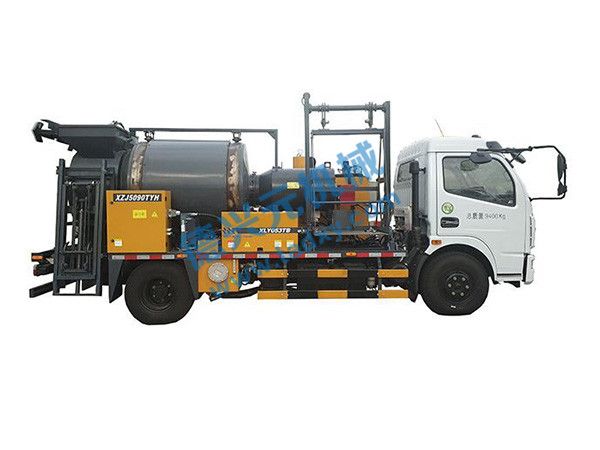

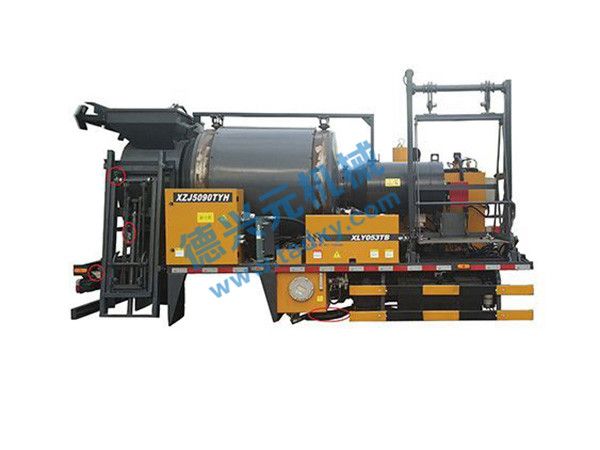

XZJ5090TYH（XLY053TB）路面养护车
1 概述
XZJ5090TYH（XLY053TB）路面养护车适用于高速公路、国省干线、市政道路沥青路面坑槽病害快速修补，能满足冷成品混合料快速加热、铣刨旧料再生加热、现场炒制沥青混合料等多种施工工艺要求；具有一机多能、操作方便，可靠性高的特点。
2 主要性能与特点
*采用底盘变速箱取力为工作装置提供动力，性能可靠
*采用减速电机驱动旋转滚筒，摩擦传动，运转平稳，噪声、振动及冲击小
*热风循环滚筒料仓加热系统，有效加热容积0.5m3，加热速度快，节能环保
*优化的滚筒螺旋出料系统，出料速度快，无残留
*具备液压上料、沥青混合料加热、沥青喷洒、出料、废料储存等多种功能，可选配切割机、液压破碎镐对基层病害快速切割、破碎，并可选配手扶单钢轮压路机压实路面
*导热油加热沥青系统，沥青输送量自动计量，控制准确
*电加热乳化沥青喷洒系统，采用自动伸缩喷洒管，具备柴油及气压清洗功能
*液压升降压路机托架置于驾驶室后方，操作安全方便
*液压动力（14MPa）输出，可快速连接液压镐等辅具
*5kW电力输出（380V/220V）接口，可外接照明及电动辅具
*高低压分区仪表箱，显示器实时显示工作参数，安全方便
项目 | 单位 | 参数 | |
产品型号 | - | XZJ5090TYH(XLY053TB) | |
作业性能参数 | |||
滚筒料仓 | 有效容积 | m3 | 0.5 |
加热方式 | / | 热风循环 | |
出料速度 | kg/ min | 380 | |
上料斗容积 | m3 | 0.11 | |
旋转料仓单次加热时间 | min | 15～20 | |
上料方式 | / | 液压自动 | |
热沥青系统 | 箱体容积 | L | 480 |
加热方式 | / | 柴油燃烧器 | |
乳化沥青系统 | 箱体容积 | L | 40 |
加热方式 | / | 电加热（1kW） | |
柴油清洗箱容积 | L | 15 | |
底盘性能参数 | |||
型号 | / | 东风多利卡EQ1090SJ8BDC | |
发动机型号 | / | CY4SK251 | |
发动机功率/转速 | kW/r/min | 115/2800 | |
驱动型式 | / | 4×2 | |
排放标准 | / | 国Ⅴ | |
行驶速度 | km/h | 103 | |
上装发电机参数 | |||
型号 | / | FD1F2-4 | |
功率 | kW/r/min | 22/1500 | |
整机尺寸参数 | |||
离地间隙 | mm | 210 | |
接近角/离去角 | ° | 21/11.5 | |
外形尺寸(长×宽×高) | mm | 6600×2340×2950 | |
整机质量参数 | |||
整备质量 | kg | 8250 | |
总质量 | kg | 9400 | |
辅助工具（选配）：压路机、液压镐、切割机、吸尘器、吹风机、冲击夯、平板夯等 | |||
